Guia de montagem
Coração de Fogo
Pixel art físico · grade 33×33 · 8 cores · 3 níveis de altura
Grade 33×33
Painel 32×32 cm
Bloco 9.8 mm
Peças 1089 (c/ reserva 1199)
Bases 5 × ≤21

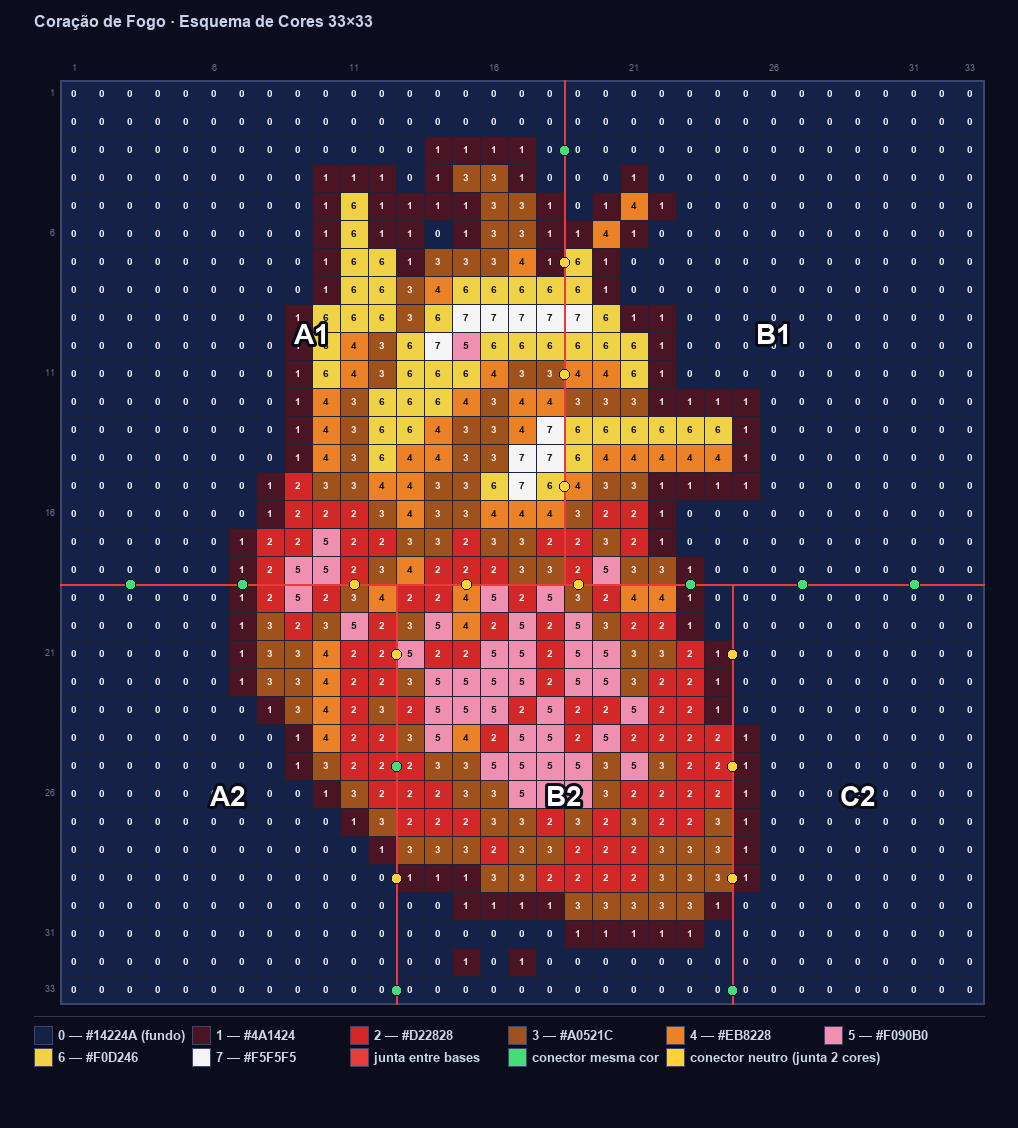

01 · Esquema de Cores
Cada célula traz o número da cor. Monte linha a linha, de cima para baixo.

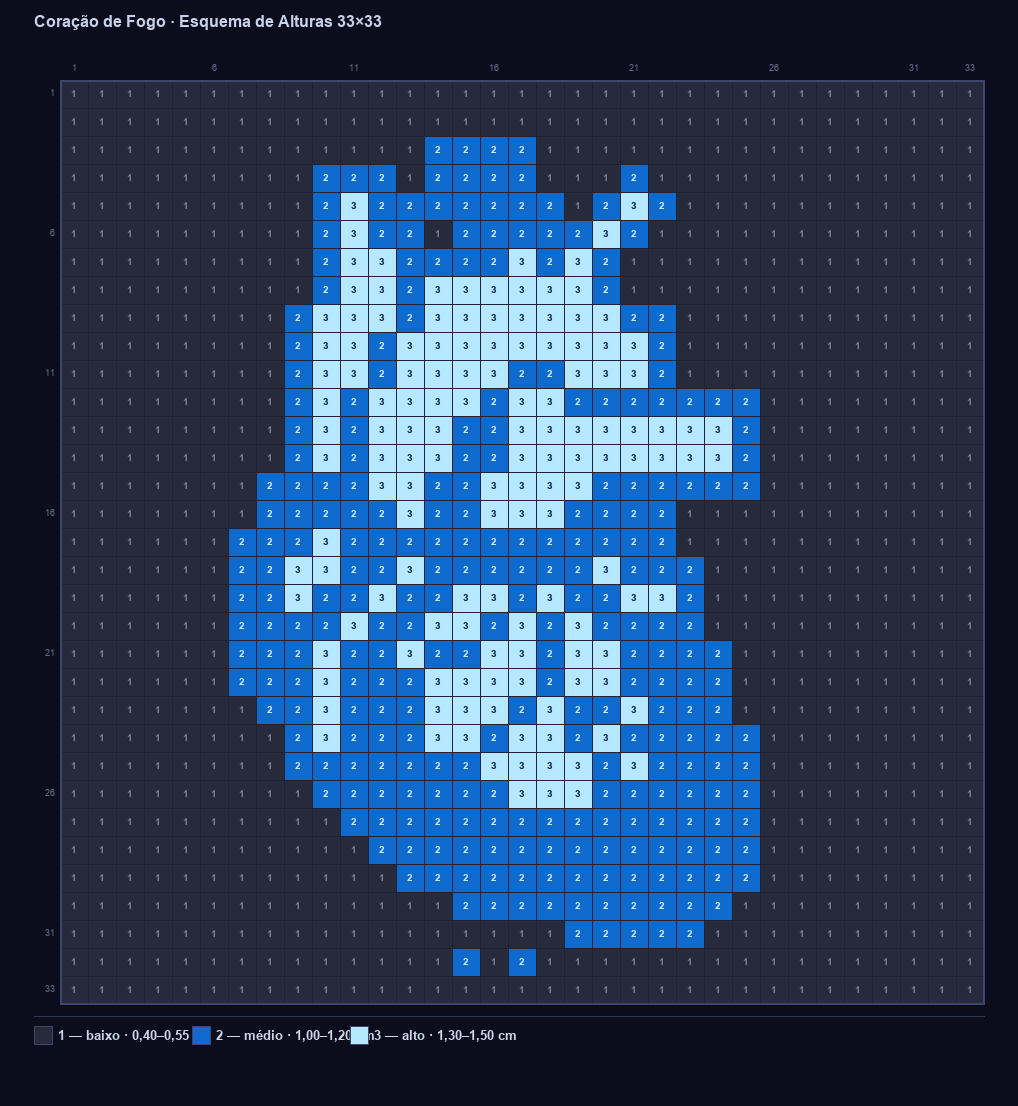

02 · Esquema de Alturas
Nível 1 · baixo · 0,40–0,55 cm — fundo e contorno
Nível 2 · médio · 1,00–1,20 cm — corpo
Nível 3 · alto · 1,30–1,50 cm — brilhos
03 · Quantidade de Peças (+10% de reserva)
| Cor | Função | Peças | +10% |
|---|---|---|---|
| 0 — #14224A | Fundo / base | 677 | 745 |
| 3 — #A0521C | Cor de peça | 96 | 106 |
| 1 — #4A1424 | Cor de peça | 94 | 103 |
| 2 — #D22828 | Cor de peça | 85 | 94 |
| 6 — #F0D246 | Cor de peça | 45 | 50 |
| 4 — #EB8228 | Cor de peça | 42 | 46 |
| 5 — #F090B0 | Cor de peça | 40 | 44 |
| 7 — #F5F5F5 | Cor de peça | 10 | 11 |
| TOTAL | sem fundo: 412 | 1089 | 1199 |
04 · Como Montar
- Imprima as peças por cor (ABS · bico 260°C · cama 100–105°C · ventoinha 0%).
- Separe as peças em caixas identificadas por número de cor.
- Monte a base seguindo o Esquema de Cores, linha por linha.
- Aplique as alturas conforme o Esquema de Alturas (3 níveis).
- Confira o resultado contra o preview antes de fixar.
05 · Bases e Conectores
Grade 33×33 dividida em 5 bases de no máx. 21×21. Juntas escalonadas: sim (juntas escalonadas). As juntas aparecem em vermelho no Esquema de Cores.
Bases
| Base | Tamanho | Peças |
|---|---|---|
| A1 | 18×18 | 324 |
| B1 | 15×18 | 270 |
| A2 | 12×15 | 180 |
| B2 | 12×15 | 180 |
| C2 | 9×15 | 135 |
Juntas / conectores
| Junta | Cél. | Mesma cor | 2 cores | Conect. |
|---|---|---|---|---|
| Vertical | 18 | 9 | 9 | 5 |
| Vertical | 15 | 6 | 9 | 4 |
| Vertical | 15 | 5 | 10 | 4 |
| Horizontal | 33 | 21 | 12 | 9 |
| TOTAL | 22 |
Cruzamentos de 4 painéis: 0 (homogêneos, permitem conector quádruplo: 0). Conector é sempre de cor única; junta bicolor → conector neutro (preto/fundo), a cada 3–5 células.
